![](new_page_3_57.files/image002.gif) ![](new_page_3_57.files/image003.gif) 引き出し作り 2 2002.3.26記
![](new_page_3_57.files/image005.gif) ![](new_page_3_57.files/image006.gif) ![](new_page_3_57.files/image007.gif) ![](new_page_3_57.files/image008.gif) ![](new_page_3_57.files/image009.gif) ![](new_page_3_57.files/image010.gif) ![](new_page_3_57.files/image011.gif) ![](new_page_3_57.files/image012.gif) ![](new_page_3_57.files/image013.gif) ![](new_page_3_57.files/image014.gif) ![](new_page_3_57.files/image015.gif) ![](new_page_3_57.files/image016.gif) ![](new_page_3_57.files/image017.gif) ![](new_page_3_57.files/image018.gif) ![](new_page_3_57.files/image018.gif) ![](new_page_3_57.files/image019.gif) ![](new_page_3_57.files/image009.gif) ![](new_page_3_57.files/image020.gif) ![](new_page_3_57.files/image021.gif) ![](new_page_3_57.files/image022.gif) ![](new_page_3_57.files/image022.gif) ![](new_page_3_57.files/image022.gif) ![](new_page_3_57.files/image022.gif) ![](new_page_3_57.files/image023.gif) ![](new_page_3_57.files/image022.gif) ![](new_page_3_57.files/image022.gif) ![](new_page_3_57.files/image024.gif) ![](new_page_3_57.files/image025.gif) ![](new_page_3_57.files/image015.gif) ![](new_page_3_57.files/image015.gif) まず前板と両側板を組み立てていきます。前板の切欠きに接着剤を塗り
ますが、ここは両面とも木口が有りますから、接着剤の吸い込みが非常
に良いので、なるべく濃い目の接着剤を少し多めに塗ります。
次に片側の側板を当て上図の矢印のように、その上下をハタガネで軽く
締めますが、状態を見て適宜ハタガネを増やしてください。この時前板に
ハタガネの締め付け跡が付かないように、必ず当て板を挟んでください。
またこの時底板と同じ厚さの小さな板を溝に入れてやれば、両底板の溝
がピタリと合います。
後は木ねじで締めていきますが、木口は木ねじの効きが悪いですから、
なるべく食い込みの良い長めの木ねじを使ってください。私の場合はステ
ンレスでM3×35〜40ミリのタッピング皿ビスを使っています。この時の締
め付けは緩すぎれば強度が落ちますし、強すぎれば横板が潰れすぎるか
木ネジがバカになりこれも強度が落ちますので、最後は必ず手で締め付
けて最適な締め付けの感覚を覚えてください。はみ出した接着剤は拭き
取ります。ここでハタガネを強く締め付けます。
もう一枚の側板も同様に取り付けます。この時に前板と両側板の捻じれが
出ない様に、平らな作業台の上に置いて三面が密着することを確認してく
ださい。もし狂いが有ればここで修正しておきます。後は二番目の図の矢

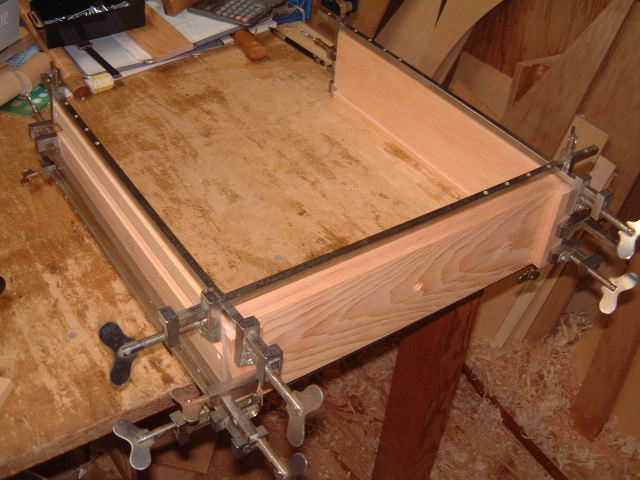

印のように左右の側板を2、3ヶ所ハタガネで締め付け、写真の様な状態
で2〜3時間接着剤の乾燥を待ちます。
|
![](images2/hikidasi.JPG) |
|
![](new_page_3_57.files/image027.gif) ![](new_page_3_57.files/image016.gif) ![](new_page_3_57.files/image028.gif) 乾燥が終わりましたら、まず側板をビス止めした穴をダボで埋めます。
ダボは市販の丸棒でも良いですが、端材が有ると思いますので有効利用
を考えてなるべく自作しましょう。ここでは6ミリの丸穴ですから、まず7ミリ
の角棒を作ります。次に小カンナで八角形に削り、後は回しながらスミ線近
くまで丸く削っていき、最後に「その他の工具について」で書きましたサンダ
ーで回しながら横
ズリし、スムーズに転がるように仕上げていき、そのまま
では穴に入らない程度にします。多少毛羽立ちますがそのままで問題あり
ません。
このままでは入りませんので、金鎚で木殺しするかスケールなどに回しなが
ら押し付けて、ギリギリ入る程度にします。次に先端に接着剤を付けて金鎚
で叩き込みますが、このときダボの年輪の向きを揃えてください。年輪の向
はいろいろ考え方があると思いますが、私は上図のように水平に揃えてい
ます。後はダボを切り取り30分程乾燥を待ちます。
![](new_page_3_57.files/image030.gif) ![](new_page_3_57.files/image031.gif) ![](new_page_3_57.files/image032.gif) ![](new_page_3_57.files/image033.gif) ![](new_page_3_57.files/image034.gif) ![](new_page_3_57.files/image035.gif) ![](new_page_3_57.files/image036.gif) 次はダボの飛び出しをノミで削り取り、引き出しの横幅を調整していきます。
引き出しを本体に差し込んで確認しながら、カンナで削り調整
していきます。
この時のカンナがけは図のように、作行台の端に引っ掛けて矢印のように
削りますと調子が良いです。この調整は見栄えと引き出しの出し入れに影響
しますし、削りすぎは修正が効きませんので、慎重に少しずつ確認しながら
カンナで削り調整してください。隙間は平行に注意して0.5ミリ以下にします。
次は底板を差し込み後板を組み付けていきます。後板は前板と同様に接着
剤をぬり木ねじで締め付け、様子を見てハタガネが必要なら締め付けて2〜3
時間接着剤の乾燥を待ちます。乾燥が終わりましたら、穴をダボで埋めます。
ここのダボ穴は小口に近いので、ダボがきついと割れてしまいますので十分
木殺しします。
後は本体との最終調整と面合わせをします。
受け桟は前板に傾きがある場合は、側板下端と前板を削り調整します。引き
出しストッパーは後部に取り付けますが、ストッパーの向きは引き出しに木口
面が当たるようにして、釘打ちし更にもう一本スクリュウ釘を打ちます。
擦り桟は前板に傾きがある場合は、前板を削り調整します。引き出しストッパ
ーは擦り桟の前面になりますので、ここをノミで少しづつ慎重に削り面合わせ
をします。
次に前板、上下隙間の平行と前板、側板の目違いを確認して狂いが有れば
カンナで修正します。
最後に取手(ノブ)を取り付け、面取りしていない所を320番のサンドペーパー
で一、二度擦り角を丸めておきます。
これでIN SET引き出しの完成です。
<<
