その他のホゾ、構造について 31 2002.9.16記
![](new_page_3_81.files/image011.gif) ![](new_page_3_81.files/image012.gif) ![](new_page_3_81.files/image013.gif) ![](new_page_3_81.files/image014.gif) ![](new_page_3_81.files/image014.gif) ![](new_page_3_81.files/image015.gif) ![](new_page_3_81.files/image015.gif) ![](new_page_3_81.files/image016.gif) ![](new_page_3_81.files/image016.gif) ![](new_page_3_81.files/image017.gif) ![](new_page_3_81.files/image017.gif) ![](new_page_3_81.files/image017.gif) ![](new_page_3_81.files/image018.gif) ![](new_page_3_81.files/image018.gif) ![](new_page_3_81.files/image018.gif) ![](new_page_3_81.files/image019.gif) ![](new_page_3_81.files/image020.gif) ![](new_page_3_81.files/image021.gif) ![](new_page_3_81.files/image018.gif) ![](new_page_3_81.files/image022.gif) ![](new_page_3_81.files/image023.gif) ![](new_page_3_81.files/image024.gif) ![](new_page_3_81.files/image025.gif) ![](new_page_3_81.files/image026.gif) ![](new_page_3_81.files/image027.gif) ![](new_page_3_81.files/image028.gif) ![](new_page_3_81.files/image028.gif) ![](new_page_3_81.files/image029.gif) ![](new_page_3_81.files/image030.gif) ここからは手加工になりますが、まず設計した形状を掘り出すため必要
だと思われる所に、目安線を青点線の様にスミ入れします。
次に、木片にホゾ穴を空けそれをクランプに固定して、そこに取手を差込
んでグルグル回しながらノミで削っていきます。
まず、頭の部分をおおよそ削ってしまいます。次にホゾ元のベース部分を
図の紫矢印の様におおよそ削ってしまいます。
次に、同じ順序で仕上げ削りをしていきますが、少し幅広の削り筋が付か
ない様に、良く研いだノミを仕上げ削り用として別に用意して、仕上げ削り
以外では削らない様にして、ノミの扱いとしても横に滑らす様にして削り、
シャープな削り面が得られ、尚且つノミの刃先に負担がかからない様にし
てやれば、取手(ノブ)の製作途中でノミを研がずに済むでしょう。
この手の取手は、特に丸ホゾでは、ホゾをノミとサンダーで仕上げますか
ら、ホゾの垂直が狂う可能性が有りますので、取手を取り付けた時に胴付
き部分が綺麗に密着しない事が有りますので、少しでも胴付き部分が目立
ちにくい様に、図の様に茶矢印部分を2ミリ程度逆テーパーを付けておくと
良いですし、見た目的にもこの形の方が収まりが良いでしょう。
取り付けに際しては、緑矢印の胴付きホゾ元も普通のホゾと同じ様にすき
取っておいた方が良いでしょう。

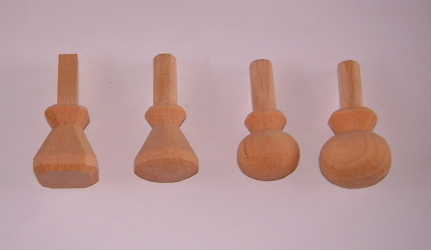

この手の取手(ノブ)は木工旋盤が有れば、また違った形状、雰囲気の物
が短時間で加工出来ますので、これも色々楽しめるでしょう。
![](new_page_3_81.files/image032.gif) ![](new_page_3_81.files/image033.gif) ![](new_page_3_81.files/image034.gif) ![](new_page_3_81.files/image035.gif) 次に図の様に天板を板組みした場合等では、前面がほぼ平面になります
ので、取手があまり飛び出さない
様に考えておいた方が、収まりが良い様
に感じます。
これも色々なタイプがありますが、一つ例を挙げますと、一番単純には取手
としての部材を付けずに、図の様に引き出しの前板の下木端に手がかりを
掘り、そこに手がかかる様に、下の引き出しの上部を色々な好みの形に欠
き取り取手とします。この掘り込みや欠き取りは、形だけでなく色々な方法
も有りますので考えてみてください。
この時に最下端の引き出しは、本体下の白矢印の横貫を前板の板厚分後
ろに下げ
ておけば、図の様に見た目の取手の数は一段減る事になりますの
で、さら
にシンプルになります。
![](new_page_3_81.files/image036.gif) ![](new_page_3_81.files/image012.gif) ![](new_page_3_81.files/image037.gif) この引き出しの取手(ノブ)の形状や方法は、意匠的な意味合いが大きいの
で、意匠登録されている場合も有ると思いますので、営利が絡む場合には問
題になりますので良く調べる必要がありますが、個人で作り自分で使う限りに
おいては問題ありませんので、気に入った物があればそれを取り入れて作る
のも良いですし、取手に限らず同じ物では面白くないので、それをベースにし
てなるべく自分なりのアイデアを加えると良いでしょう。
<<
