治具について 2001.10.17追記
治具は家具作りにおいても大切な物です。治具一つで、今まで作ること![各種治具](images2/jigu1.JPG)
が出来ないと諦めていた物や、難しいと思っていた物が簡単に出来る様
になったりしますから、絶えず、安全、正確に、楽に早くに作ることが出来
ないか、という事を意識しながら作業する事が大切です。
特にイスなどでは、Rや角度が付いてきますので、工具、機械などを購入
したそのままでは出来ない物が、治具を工夫する事で製作が可能に成っ
たりする事が多く出てきます。イス作りは治具作りとよく言われますが、
イスを作ってみるとこの事が良く分かります。
またトリマ、ルーターなどは危険な工具ですから安全のために治具が必要
になってきますし、発展性のある工具ですから、治具しだいでいろんな加

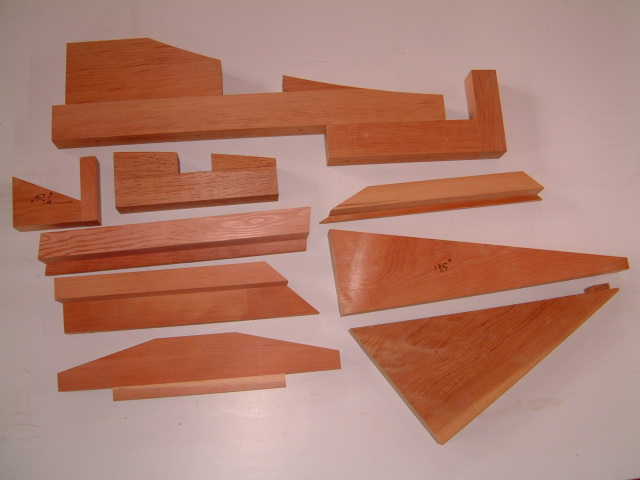

工が出来るようになりますので、自分に合ったものを考案してください。写真の一番大きな物は、Exhibitionにあるイージーロッカーの足(ロッカー)
と支柱のホゾをクランプで組み締める物です。イージーロッカーはこの治
具が無いと作ることが出来ません。またその下二つもクランプで組み閉め
る治具です。
写真の菱形や台形などの物は、昔から良く使われている物で、Exhibition
にあるネストテーブルの留部分などの、角度の付
いた面をノミで仕上げる![各種型紙](images2/jigu2.JPG)
時に使う物です。また三角の二つは、角ノミ盤やボール盤でイスなどの角
度の付いたホゾ穴や丸穴を開ける角度治具です。

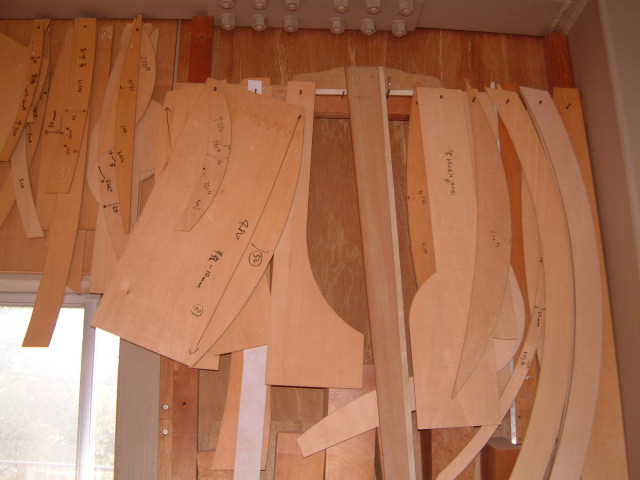

型紙は治具のカテゴリーに入るのかどうか分かりませんが、二番目の写
真の型紙は殆どイスに使うもので、これが無いことには仕事になりません。
イスの設計では原寸大の図面を書きますが、大きなRなどはコンパスでは
書きにくいので型紙を使います。この設計に使用した型紙を作業で使えば
理想的です。Rの型紙は400R〜2000R程度で、50ミリ間隔で内Rと外Rをダ
ブらせて作りますと、おなじRでも作業状況により内Rと外Rで書きたい場合
が有りますので便利です。
型紙の材料はシナ合板の3〜5ミリ程度が良いでしょう。ラワン合板は木が
荒いので、作る時にバリが出やすいですし綺麗に書けませんので、型紙や
治具等には不向きです。
他の材料では、厚めの合板ではシナランバーコアが加工もしやすく平面も
良く出ていますのでお勧めです。
治具は作業の基準となる物ですから、合板を購入する場合は、反り捻じれ
の出た物も有りますので、良く平面の出た物を選んでください。![T字締め付け](images2/simetuke.JPG)
また箱治具などは、ノミを定規面に沿わせて使いますので、柔らかい木で
は早く狂いが来てしまいますので、出来れば広葉樹などのなるべく堅い木
で作ると良いでしょう。無垢の木で作る時は反り捻じれが出ますので良く乾
燥させてから作るようにしてください。また木の向きなども良く考えて作って
ください。私の経験では、ノミで削る方向に柾目を持って来た方が調子が
良いですが、いろいろ試してみてください。

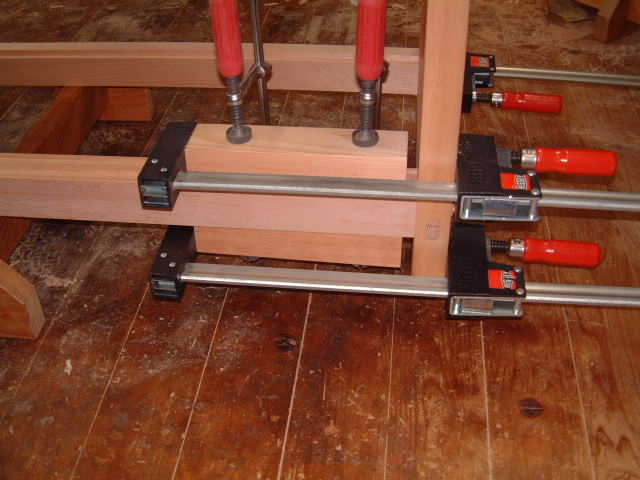

治具ではないですが、下の写真は横幅1600ミリのキャビネット前下横框の
締め付け写真です。長いクランプは手に入れにくいですし、使用頻度も低
いですから、横幅1300ミリを超える締め付けは、なかなか頭の痛い所です。
パイプタイプも有りますが、長くなるとどのクランプもシャフトがしなり、締め
付け部分に、捻りのモーメントがかかる様になりますので強力に締め付け
辛い所です。
T字タイプの三方締めも有りますが、守備範囲が少し狭いようです。
写真の方法は、前下横框の上下を当て木で挟み、Fクランプで固定します。
その上下の当て木と、縦框を上下二本のクランプで締め付けます。これで
かなり強力に締め付けることが出来ます。クランプの種類により、当て木の
木口面の角度調節や、当て木が滑る時
には薄いシリコンゴムを挟むなど、ケースバイケースで考えて試してください。この方法ならば横幅を気にせずに、わ
りと理想的な締め付け作業をすることが出来ます。ただし、はたがねでは懐が狭いので、框が前後に有れば前後の
当て木にさらに木を渡し、その渡した木を締めるなどの工夫が必要ですが、やはり締結力が弱いのでなるべくクラン
プで試してください。少しばかりクランプの数がいりますが !!
<<
