MORYもメンテナンスしたぞ！のコーナー
第1章 MORYもメンテしたかった･･･
初代愛器であり自作ギターで愛着もある”MORY”だが，数年前にふと弾いた時，Fr.PUが鳴らないことが判明．SWの接触不良かなと考え，接点復活剤（CRC556）などでいろいろ修復を試みたが治らない．もしや・・・と思い，ピックガードを外しテスターでPUの抵抗を測ってみる．げっ・・・断線していた！ガガ～ン！こいつはディマジオのPAFで，好きな音やったのに～～！（ちなみに高かった．大学時代に購入＆取り付け．ご存知のように超ビンボーだったので，思い入れが深い）．
ということで，ショックと”鳴らないPUが積んであるギター”ということもあり，長らくお蔵入りになっていた．でもいつか治そうと，機会があるごとに中古のPU（お買い得なハムバッカー）を物色していたのだが，今日までなかなかいいものが見つからなかった．
”MORY”はギター紹介の項でも記述したように，レスポールサウンドがほしい時に使っていた．ハムバッカーを探していたのはそのためである．しかし最近のアンプツアーにおいて，シングルコイルのFr.PUの良さを再認識した．うむむ･･･シングルでもいいかな･･･優柔不断なMORY．
先回愛器TEXASをメンテしてスッキリしたこともあり，何とかこいつも復活させてあげたい．何かいい手はないだろうか．
ひとつだけ考えていることがあった．いっちょやってみるか．
第2章 ハムバッキングPU？
皆さんご存知のように，ハムバッキングPUとは「2つのシングルコイルPUが合体」したようなものだ．電気的に言うと，2つのPUを直列に繋げてあるだけだ．ん？ということは・・・・，下記の思想が頭をよぎった．
●「シングルコイルPU×2≒ハムバッキング」になる？おぉ～我ながら天才！
●でもなぁ，2つ繋げて試してはみたいものの，身近には試すようなPUがないなぁ．
●あっ！HARD OFFのジャンクコーナーで「シングルコイルPUが\700/1個」で売ってたぞ！
●よし！実験がてら試してみるには丁度いいぞ！質屋ツアー効果だ！
●音質などに欲が出たら，その時に”いいPU”を探せばエエやないか！
早速，足はHARD OFFに向かっていた．
| 店に着き，ジャンク（がらくた）コーナーへ．おぉ～あった．30cm四方くらいのプラケースに無造作に放り込んである．きっと売り物にならんようなギターから外したものなのだろう． 2個購入すべくレジへ．店員いわく「これはジャンクなので作動保障対象外になりますよ」．そんなことは百も承知．う～ん早く試してみたい．（ちなみに値切らなかった．エライ！） 家に戻り早速作業に入る．まずは断線チェックのため，テスターにて抵抗を測る．よし！断線してないぞ！音の善し悪しはあるだろうが，何とか音はなるはずだ．よ～しやるぞ～！ この時は，後々起こる様々な苦労を知る由もなかった． |
 ↑写真1 購入した2個のシングルPU（ジャンク品） |
| よ～し，搭載するぞ！弦を全て外し，ピックガードのネジを丁寧に外していく．久しぶりに開けるので，やや緊張．いざご対面～～！おわっ！えらいボディーが焼けてる．そりゃそうやな，17～18年も経ってるもんな． まずは，断線したFr.PUを外す．長年の垢のためか，ネジが錆付いていたり，曲がっていたりして苦労しながら外す． さ～てここからが本番だ．今回考えていたのは，通常のハムバッキングPUと同様，2つのPUを逆位相にセッティングするつもりだ． ここで逆位相についてウンチク．通常PUのコイルは同じものなら磁石に対し同じ方向（例えば：時計回り）に巻いてある．2つ並べる際に，同じ方向なら同位相，ひっくり返すと逆位相と呼ばれる．こうすることで，ノイズの波形が逆になり，お互い打ち消しあって低ノイズとなるの（出力もやや落ちてしまうけど・・・）．巷ではハムキャンセラー効果とも言っている．ハムバッキングPUが低ノイズなのは，こういう原理みたいよ． ということで，話を元に戻す． 2つのシングルPUを搭載すべく，まずは位置決め．幸いなことに，PUを2つ並べた状態（逆位相＆PUカバーあり）で，先ほど外したピックガードのスペースにすっぽりと入った．よし，幸先いいぞ！ |
 ↑写真2 まるで水着の痕のように，ピックガードの部分だけ 真っ白だ．きゃ～セクシ～！ |
 |
位置が決まれば，あとはPUを固定するための”ネジ穴”を空けるだけだ．もともと左右対称に1個ずつ空いていたが，2つのPUを搭載するので，2個ずつに開けなおさないといけない． 鉛筆でマーキングし，割れないよう慎重にドリルで穴を開ける．ピックガードは樹脂製なので，簡単に開けることが出来た． いざ！PU搭載！わくわくしながら，ネジを通し締め付けていく．おぉ～，なんかかっこいい！いい感じだ！そして2つめも取り付け．うんうん，見た目も通常のハムバッキングみたいだ． |
| ←写真3 まずは1個，取り付けたところ．なかなか感じエエやないの．左に転がっている白いPUが，取り付けを待つ2つ目のPU．その上に転がっている肌色になったPUが，断線してしまったハムバッキングPU．今までありがとね！ |
まずは，ピックガードへの搭載は大成功！あとは配線とボディーへの搭載．配線に関しては，ひとつ試してみたいアイデアがあった．う～ん，わくわくする．逆に，ボディーへの搭載は不安なところがあった．
よし，頑張るぞ！
第4章 いざ配線！
冒頭にも書いたが，最近シングルの”歯切れのある音”が妙に気に入っている（やっぱアンプのせい？）．とは言っても，ハムバッキングの”マイルドでパワーのある音”も大好きだ．う～ん・・・迷う．
ナ～ンチャッテ，実は両方実現するアイデアは既にあった（成功するかはわからないけどね）．ギターコーナーでも書いたけど，愛器MORYは「ハムバッキングの配線を改造＆ミニスイッチでコイルの組み合わせを変えられる」ようにしていた．でも実際の音はというと，シングルの歯切れは出なかったの．やっぱ，ハムバッキングの片方のコイルというだけではいかんのかなぁ．
で，今回は”ホンモノのシングルPU”を使ってハムバッキング化させるため，シングルの音は良くなるに違いない．問題はハムの時どんな音がするか・・・かな．
| よし，本番だ．電気的なことを書くとマニアックになりすぎるので（オレもあまり知らんけど・・・），簡単に原理を書いておきます． 例を挙げると，”電池と豆電球”をイメージしてもらえばわかりやすいかな．昔，小学校でやった「電池を2つ直列につなぐと，豆電球がより明るくなった」よね．ここでいう電池が”PU”，豆電球が”出力”にあたると考えてね．（もちろん，正確じゃないけど） (1)電池のプラス・マイナス極に豆電球をつなげると光る． (2)電池2個を直列につなげると（電池1のマイナスと電池2のプラスをつなげる），豆電球はより明るく光る． (3)豆電球のマイナス側を外し，2つの電池の真ん中につなげると，電池1個分しか電気が流れないので最初の明るさに戻る． (4)スイッチで上記を切り替えると，豆電球は明るくなったり暗くなったりする． イメージはつかめるかな？まあこんな感じです．さらに付け加えると， (5)スイッチで”1個目の電池のみ”と”2個目の電池のみ”，さらには”両方の電池”と3パターンに切り替えられるよう配線． ギターで言い換えると，”ネック側のPU”と”ブリッジ側のPU”，そして”両方のPU（＝ハムバッキング）”のように切り替えられるようにしたのよ．わかってもらえたかな？ |

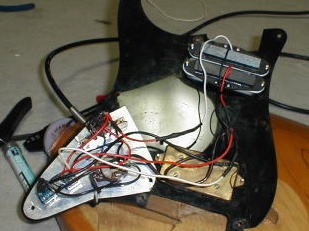

 ↑写真4 写真上側が，今回つけた2つのシングルPU． このようにややこしい配線を施しました．とはいっても，原理は本文にあるように至って基本的なもの． |
とまあ，注意しながら配線＆ハンダ付け．配線が間違っていないか確認すべく，シールドをアンプに突っ込み，スイッチを切り替えてポールピースをドライバーなどで叩いてみる．
切替スイッチをFr側に倒すと，Fr側のPUのみ音が鳴り，Rr側でも同様に鳴った．そしてスイッチを真ん中にすると，Fr・Rrとも音が鳴った！よし，大成功だ！通常のPUセレクターと同様，切替スイッチで前後2つのシングルPU（個別の音とそれらをミックスした音）が切り替えられるようになったのだ！！
う～ん順調！しかし大きな問題に気付いたのはその直後だった．
第5章 ボディーに搭載！
よし，これでピックガード側は完成だ！写真4の状態では，配線などがボディ間に挟まってしまうため，きれいに束ねて，いざ搭載開始ぃ～！
ガ～ン！入らない！
そう，大きな問題とはこれだった．PUがボディのザグリ（キャビティー．PUの収まるスペース）に収まらなかったのだ．原因は，それぞれ逆位相に組み付けたPUだ．
細かく説明すると，まずシングルPUの形は長方形ではなく，どちらかというとホームベース型だ．それを逆位相に組み付けたものだから，2つのシングルPUは”六角形を引き伸ばしたような形”になっていたのだ（写真4のFr側PUを見て～）．はぁ～．さらに悲惨なことに，ボディのザグリは長方形型．入るはずもない．
･･･♪うすうす感じて，いた～けれ～ど～♪（秋止符 by Alice）･･･ （涙）
| 入らないものは仕方ない．気を取り直してザグリを拡げることに． 「え～い，もともとストラト（シングル3発）のボディを削って，2ハムバッキングを搭載したこのオレだ！出来ないことはない！」・・・と，前向きなコメントながら，はんばヤケクソ気味．（しかも，昔やった時は大学時代で，時間を湯水のように使えていた頃だ．オーマイガ～！） ハンドドリルでいくつも穴を開け，カッターナイフ＆彫刻刀でその穴を繋ぐように削る．あ～指痛いぃ～！この歳になって彫刻刀なんて～！ 何回もPUをはめ込みながら，あたっている箇所をマーキングし削っていく．地道な作業だ．（決してヒマではないぞ！） これが終わると完成だ．それだけが心の支えだった．延べ3時間くらいかかって，なんとかハマった！よっしゃ～～～！ |
 |
| →写真5 必死こいてボディのザグリを拡げているところ．ハンドメイドの真骨頂だ！（涙） |
最終章 ついに完成！
ボディーにハマりさえすればこっちのもんだ．ピックガードアッセンブリーを搭載しネジ留め．弦を張る．
 |
 |

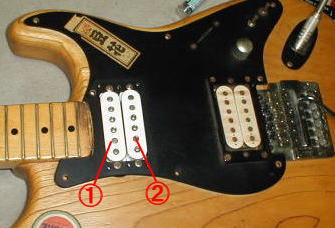

| ↑写真6 こんな感じです，見た目もなかなかイケてるでしょ？ |

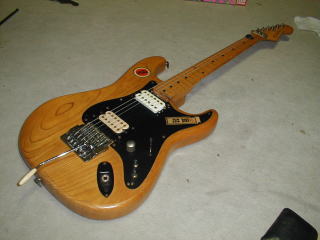

↑写真7 ジャジャ～ン！ようやく完成だぁ！ |
PUセレクタをFrにあわせ，早速試し弾き．
ミニSWを中央（写真6の①と②が両方鳴る）に設定し弾く．
→うぉ～ハムバッキングの音だ．すごく粘りがあって甘い音！
う～んいい感じだ．今度はミニSWをヘッド側（①だけ鳴る）に設定し弾く．
→まさしくシングルコイルの音だ．歯切れがありSRVなんかもイケるぞ！
よしよし，今度はミニSWをブリッジ側（②だけ鳴る）に設定し弾く．
→こっちも歯切れがありGood．でも①とは少し違う音質だ．逆向きなのがきいてるのかな？
よし，大成功だ！
ちなみに後日，YN君がMORY邸に遊びに来た時に聴いてもらった．（このHPで公開する以前だったが，この感動を分かち合う（押し付ける）べく，聴いてもらった）．
YN君曰く，「ハムバッキングも遜色ない音質で，シングルもそのままの音になっている．安いPUといえ侮れんナ～」との論評を頂いた．
いつものMORYであれば，「何をエラそ～に」とシバキあげるところではあったが，作品を褒めてくれたので普通に接することができた．（笑）
＜あとがき＞
まあ，お遊びみたいな企画やったけど，安く修理できたし無事復活できたのでよかった．またいつの日か，Liveで弾いてあげよう！
<<完>>
